型號
名稱
適用范圍
YJV
銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
室內、隧道及電纜溝等不需承受機械外力的場所。單芯電纜不允許敷設在磁性管道中。
YJLV
鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJY
銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜
YJLY
鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜

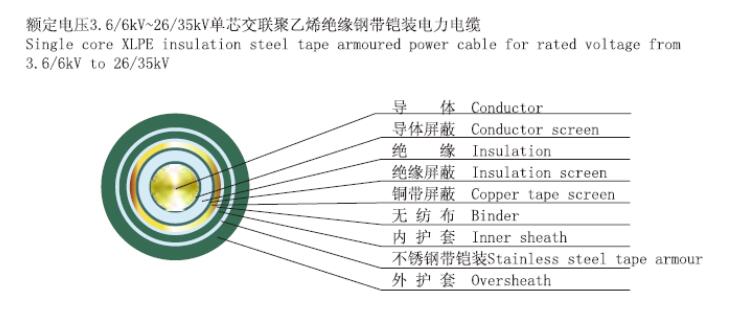

YJV22
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
室內、隧道、電纜溝等需承受一定徑向機械外力的場所。
YJLV22
鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
YJV23
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
YJLV23
鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

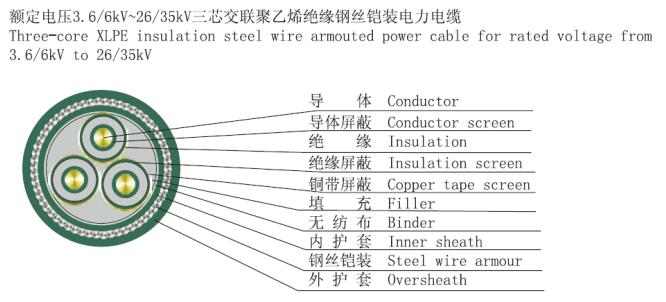

YJV32
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
室內、隧道及電纜溝等需承受一定拉力的場所。
YJLV32
鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
YJV33
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
YJLV33
鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
芯數
額定電壓（kV）
3.6/6
6/6
6/10
8.7/10
12/20
18/20
21/35
26/35
8.7/15
18/30
標稱截面mm2
1
25-630
35-630
50-630
3
50-400
注：單芯鎧裝電纜適用于直流系統，若用于交流系統，應采用非磁性材料的鎧裝層或采用隔磁措施。
標稱截面
(mm2)
20℃時導體最大直流電阻(Ω/km)
90℃導體最大允許短路電流（1秒）
銅導體
鋁導體
25
0.727
1.200
3.69
2.42
35
0.524
0.868
5.15
3.37
50
0.387
0.641
7.31
4.79
70
0.268
0.443
10.2
6.68
95
0.193
0.320
13.8
9.03
120
0.153
0.253
17.4
11.4
150
0.124
0.206
21.7
14.2
185
0.0991
0.164
26.7
17.5
240
0.0754
0.125
34.6
22.6
300
0.0601
0.100
43.1
28.2
400
0.0470
0.0778
57.4
37.6
500
0.0366
0.0605
71.7
47.0
630
0.0283
0.0469
88.8
58.0
序號
試驗項目
額定電壓 kV
工頻交流電壓試驗
(kV/5min)
12.5
21
30.5
42
63
73.5
（53）*
91
（65）*
2
四小時工頻交流電壓試驗 (kV)
14.4
24
34.8
48
72
84
104
沖擊電壓試驗 ( kV)
60
75
125
170
200
250
4
局部放電試驗1.73U0下最大局部放電量
5
*21/35kV和26/35kV電纜工頻耐壓試驗可根據用戶要求，按2.5 U0×30min或3.5 U0×5min進行試驗。
